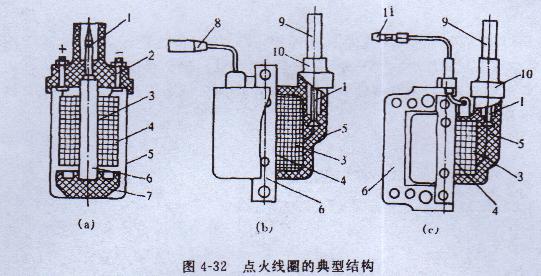

圖4-32(a)所示的圓柱形汽油發電機點火線圈通常用在有觸點蓄電池點火係統中。由於高壓引出的螺釘安放，故次級高壓線圈繞在裏層，初級低壓線圈繞在外層。初級線圈兩端由兩個低壓接線柱引出，有正負極之分。當蓄電池負極搭鐵時，負極接線柱與斷電器相連，正極接線柱經點火開關與蓄電池正極相連。反之，當正極搭鐵時，接線就反過來。

    圖4-32(b)和所示的汽油發電機點火線圈通常用在有觸點式磁電機點火係統和CDI電子點火係統中，高壓引出螺釘安放在側麵。因此初級線圈繞在裏層，次級線圈繞在外層。初級線圈一端經鐵心搭鐵，另一端經導線和插頭或插座引出，因此可減少一根引出線。

二、鐵心

    鐵心由矽鋼片疊成。圖4-32(a)所示的鐵心，與鋼板製作的外殼構成閉合磁路。圖所示的鐵心為條狀，不構成閉合磁路，通常用在點火比較充裕的CDI電子點火係統中。圖4-32(c)所示的鐵心構成閉合磁路，工作中損耗較小，通常用在有觸點磁電機點火係統的 汽油發電機中。
